DISPOSITIVOS EXTERNOS Y DE ALMACENAMIENTO.

TECNOLOGÍAS DE TECLADOS


Teclados QWERTY QWERTY es actualmente la disposición de teclados más utilizada en computadoras y smartphones. El nombre viene por las primeras 6 letras de la primera fila de teclas de caracteres. "QWERTY" En los dispositivos modernos, insensibles a la velocidad de digitación, la eficiencia de esta disposición es dudosa, y otros patrones fueron propuestos, como el Dvorak, pero nunca alcanzaron la popularidad del QWERTY. La disposición QWERTY es adoptada con cambios en algunas lenguas formando los teclados AZERTY y el QWERTZ, en que las letras Y y Z están cambiadas. Símbolos, diacríticos y caracteres acentuados están en posiciones diferentes en las variaciones internacionales del QWERTY.
TECNOLOGÍAS DE MOUSES


Tipos de mouse o ratón Los tipos más comunes de ratón son:

Ópticos: no usa la famosa bola de goma en la parte inferior, como el ratón común; en vez de esa bola utiliza sensores ópticos que detecta hacia donde se realiza el movimiento. Se le considera como unos de los mouse más modernos y que es más fácil su manejo.
Inalámbricos: no utiliza cables de conexión con la computadora. Sólo utiliza un receptor que se conecta a la computadora generalmente por un puerto USB; en este receptor se da el punto de concentración de la señal inalámbrica que es producida por el ratón; gracias a esta señal es que reconoce cualquier movimiento del mismo. Su uso se amolda especialmente para las computadoras portátiles y cuando no hay mucho espacio para su traslado.
Bola táctil Para mover el apuntador con este dispositivo, el usuario coloca uno o más dedos sobre la bola.
Puntero táctil Este dispositivo parece un borrador de lápiz y se ubica en el centro del teclado de las computadoras portátiles (laptops). Se utiliza el dedo índice para moverlo en la dirección en que se desea mover el apuntador.
Almohadilla táctil Es una superficie sensible al movimiento y a la presión que algunas computadoras portátiles incluyen en lugar del ratón. Se utilizan las puntas de los dedos para "apuntar" y existen 1 ó 2 botones al lado de la "almohadilla" que permiten "hacer clic" y "seleccionar". La Almohadilla Táctil también recibe los nombres de Touch Pad o Track Pad en inglés.
TECNOLOGÍAS DE IMPRESORAS


Impresora de matriz de puntos Uno de los ejemplos de impresora de matriz de puntos más conocidos es el de la EPSON LX-300, y es una tecnología de impresión que se basan en el principio de la decalcación, es decir que la impresión se produce al golpear una aguja o una rueda de caracteres contra una cinta con tinta. El resultado del golpe es la impresión de un punto o un caracter en el papel que está detrás de la cinta. Prácticamente ya nadie las utiliza hoy en día, ya que han sido sobrepasadas en tecnología y capacidad por las impresoras de chorro de tinta.
Impresora de chorro de tinta Una de las tecnologías de impresión más utilizadas y extendidas, ya que son baratas de mantener y fáciles de operar. Estas impresoras imprimen utilizando uno o varios cartuchos de tinta diferentes, que suelen ser Cian, Magenta, Amarillo y Negro, pigmentos habitualmente utilizados en la impresión offset, y que nos garantía una excelente calidad en las impresiones. llegando a tener en ocasiones una calidad semejante a las impresiones laser en color.
Impresora láser Uno de los rasgos más importante cuando hablamos de impresoras láser, es sin duda alguna la calidad que se obtiene en las impresiones, calidad que en los últimos años ha sido ampliamente utilizada para la preprensa en imprentas de pequeño porte. Actualmente podemos encontrar en el mercado impresoras laser realmente económicas, y con características que sorprenden.
Plotters Este tipo de tecnología es ampliamente utilizada en la actualidad para realizar toda clase de proyectos publicitarios tales como gigantografías, además de cartelería comercial y publicitaria en tamaños extra grandes. Esta es una herramienta que le permite al usuario realizar proyectos de impresión de grandes dimensiones, ya que algunos modelos son capaces de imprimir hasta 160 cm de ancho. Otra de los usos frecuentes de los plotters, también llamados trazadores, es en el ámbito de la arquitectura para el dibujo de planos. En la actualidad, los plotters trabajan con la tecnología de de inyección de tinta, lo que les otorga una excelente flexibilidad y calidad.
TECNOLOGÍAS DE SCANER


Existen 3 tipos de scanner.
Manual o de media página: El dispositivo debe ser desplazado manualmente a través del papel. Por tener 10 cm de ancho no puede almacenar una página estándar (22cm x 23cm) de una sola pasada, por lo que hay que realizar 2 o más y luego unirlas por software Ventajas: Es más económico Desventajas: Es muy probable que la imagen salga distorsionada debido a las diferentes velocidades en la pasada y/o torcida, ya que si se dobla la mano al pasar no se escaneará derecha.

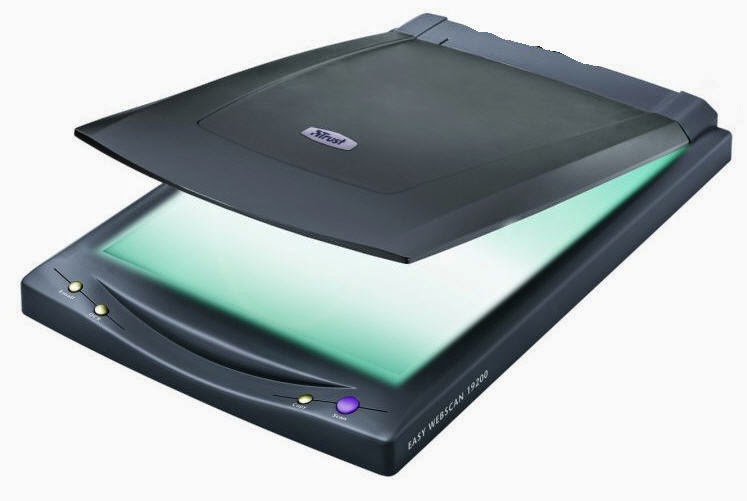

Página completa (de tapa): Son parecidos a una pequeña fotocopiadora. La hoja se coloca en el scanner y la luz rastreadora se encarga de explorar la imagen automáticamente. Ventajas: La imagen se escanea de manera casi perfecta ya que no hay posibilidad de un error humano (es automático). Además se puede escanear la hoja entera de una sola pasada. Desventajas: Son más costosos que los scanners manuales. Las hojas pueden llegar a colocarse torcidas.
Scanner de página completa para insertar hojas sueltas: La hoja a ser escaneada se inserta por una ranura y un mecanismo de arranque la hace pasar frente a un sistema de barrido fijo. Por lo tanto, es la hoja la que se desplaza y no el cabezal de lectura. Ventajas: No hay posibilidad de que la hoja se posicione torcida ya que se inserta en una ranura. Al igual que en el de página completa, la imagen se escanea de manera casi perfecta y de una sola pasada Desventajas: Solamente se pueden escanear hojas sueltas, de modo que las hojas de libros no pueden ser escaneadas.

TECNOLOGÍAS DE MONITORES


Monitor LCD El LCD es el tipo de monitor más común actualmente. Está hecho de cristal líquido polarizado para generar los colores. Además de una pantalla plana, que elimina la distorsión de imágenes, tiene un bajo consumo de energía, no emite radiaciones nocivas para la salud y es capaz de formar una imagen estable, sin centelleo, disminuyendo el cansancio en los ojos. Se estima que la vida útil es de cerca de 20 años.
Monitor LED Light Emitting Diode (LED) es un tipo de iluminación. Muchas personas creen que LED es un tipo de monitor, como en el caso del LCD, aunque no es así.
Monitor LCD Full HD El Full HD es solamente un adicional para monitores LCD. Cuando la computadora es capaz de exhibir 1080p, pero no posee la resolución necesaria, aunque no se perciba claramente, se obtendrá una imagen un poco degradada en relación a la original.

TECNOLOGÍAS DE DISPOSITIVOS DE SONIDO


Altavoces: Dispositivos por los cuales se emiten sonidos procedentes de la tarjeta de sonido. Actualmente existen bastantes ejemplares que cubren la oferta más común que existe en el mercado. Se trata de modelos que van desde lo más sencillo (una pareja de altavoces estéreo), hasta el más complicado sistema de Dolby Digital, con nada menos que seis altavoces, pasando por productos intermedios de 4 o 5 altavoces. (Ver fig. nº 11)
Auriculares: Son dispositivos colocados en el oído para poder escuchar los sonidos que la tarjeta de sonido envía. Presentan la ventaja de que no pueden ser escuchados por otra persona, solo la que los utiliza. (Ver fig. nº 12)
Bocinas: Cada vez las usa más la computadora para el manejo de sonidos, para la cual se utiliza como salida algún tipo de bocinas. Algunas bocinas son de mesas, similares a la de cualquier aparato de sonidos y otras son portátiles (audífonos). Existen modelos muy variados, de acuerdo a su diseño y la capacidad en watts que poseen.
Multimedia: Combinación de Hardware y Software que puede reproducir salidas que emplean diversos medios como texto, gráficos, animación, video, música, voz y efectos de sonido.
TECNOLOGÍAS DE DISPOSITIVOS DE VIDEO


Cámara de Video: Graba videos como si de una cámara normal, pero las ventajas que ofrece en estar en formato digital, que es mucho mejor la imagen, tiene una pantalla LCD por la que ves simultáneamente la imagen mientras grabas. Se conecta al PC y este recoge el video que has grabado, para poder retocarlo posteriormente con el software adecuado.

Webcam: Es una cámara de pequeñas dimensiones. Sólo es la cámara, no tiene LCD. Tiene que estar conectada al PC para poder funcionar, y esta transmite las imágenes al ordenador. Su uso es generalmente para videoconferencias por Internet, pero mediante el software adecuado, se pueden grabar videos como una cámara normal y tomar fotos estáticas.

DISPOSITIVOS DE ALMACENAMIENTO

Tipos de tarjetas PC





Tipos de tarjetas PCI
Las tarjetas PCI se introducen en las ranuras para el efecto en la tarjeta principal
pci slots image by Witold Krasowski from Fotolia.com

Hay muchas variedades de tarjetas de componente de interconexión periférica, o PCI por sus siglas en Inglés), la mayoría son del tamaño de una tarjeta de crédito. Las tarjetas PCI proporcionan una ruta de comunicación entre el microprocesador de una computadora y el diferente hardware. Los usuarios que buscan mejorar su experiencia de computación quizás deseen considerar las opciones presentadas mediante la instalación de tarjetas PCI. Esto les permitirá actualizar su sistema y mejorar el rendimiento general en muchas áreas, incluyendo audio, video y redes inalámbricas.






Significado

Las tarjetas PCI pueden ser circuitos electrónicos asimilados directamente en la tarjeta principal de la computadora, o tarjetas de expansión que se conectan en las ranuras para el efecto. Todos los tipos de tarjetas PCI entran en una categoría de hardware llamados buses. Hay muchas variedades de buses, su propósito es vincular hardware al microprocesador. Los dos buses principales son el bus del sistema y el bus PCI. El bus del sistema, que opera a una velocidad más rápida, proporciona un conducto para mover información entre la unidad central de procesamiento y la memoria de acceso aleatorio, o RAM (por sus siglas en Inglés). El segundo bús, que es más lento, se llama bus PCI. Este se vincula a los dispositivos del bus de sistema por un mecanismo llamado puente. Que acomoda la información de los buses más lentos dentro el bus del sistema.

Red de área local

Uno de los tipos de tarjetas PCI más populares es la tarjeta de conexión inalámbrica a Internet. Algunas veces se le llama tarjeta de red inalámbrica de área local (WLAN por sus siglas en Inglés). Se está volviendo obsoleto el método convencional de acceso a Internet, que consiste en alambres y cables. Las tarjetas inalámbricas de Internet no sólo son eficientes, sino que también son muy confiables. La mayoría de los asistentes personales digitales y computadoras portátiles tienen tarjetas PCI interconstruidas. Las computadoras sin hardware PCI pueden enviar y recibir datos por medio de las tarjetas PCI inalámbricas. Estas se pueden conectar fácilmente a la tarjeta principal de la computadora.

USB

Las tarjetas PCI / USB (bus serie universal por sus siglas en inglés) se utilizan por tres razones principales: proporcionan la capacidad de brindar conectividad USB a los equipos de escritorio que no tienen puertos USB; las tarjetas pueden actualizar el ancho de banda USB de una computadora; y pueden utilizarse en lugar de un controlador de USB interno que no esté funcionando bien.

Tarjetas sintonizadoras de TV

Los usuarios que desean recibir señales de televisión por medio de su equipo tienen que insertar una tarjeta sintonizadora de TV. Esta tarjeta PCI ofrece a la computadora personal del usuario la capacidad de ver, pausar y grabar programas de televisión en vivo directamente desde su PC. Muchas tarjetas sintonizadoras de TV también tienen una función de captura de vídeo que permite a los programas no sólo grabarse en el disco de la computadora, sino que les permite alejarse o acercarse a la acción.

Red

Las tarjetas de red son tipos de tarjetas PCI que están integradas en la tarjeta principal de la computadora de escritorio. También se les llama tarjetas de interfaz de red (NIC Por sus siglas en Inglés), muchos equipos tienen la tarjeta NIC integrada en la tarjeta principal. Otra opción es instalar tarjetas PCI, que tengan los circuitos electrónicos necesarios. Este dispositivo permite a las computadoras personales interactuar con las redes inalámbricas o con las cableadas.

PCI Express

Un desarrollo para las tarjetas PCI es PCI Express, que es más rápido y capaz de manejar más ancho de banda. Este equipo fue desarrollado inicialmente para servidores más exigentes, pero se ha adaptado para el mercado residencial. Con las tarjetas PCI tradicionales la información se dirige en una dirección. En contraste, cada canal, o línea PCI. PCI Express permite que los datos fluyan en ambas direcciones simultáneamente. Además, en la tarjeta PCI Express la diferencia en la forma en que se utiliza el ancho de banda disminuye la congestión. Esto permite que más datos se transfieran al microprocesador. El resultado final es una computadora que funciona más rápido. La tecnología PCI Express es popular con el vídeo, sin embargo, se está moviendo rápidamente hacia la sustitución de otros dispositivos PCI de uso común.

Procesador

El término "procesador" puede referirse a los siguientes artículos:



Las nuevas tecnologias de los procesadores






Las nuevas tecnologias de los procesadores

Para completar nuestros artículos a cerca de los procesadores vamos a referirnos a las nuevas tecnologias empleadas por la ultima generacion de procesadores de Intel y AMD.
Sandy Bridge-E e Ivy Bridge son las nuevas arquitecturas de los procesadores de la serie i7 de INTEL y Bulldozer la de AMD.
La arquitectura de un microprocesador esta compuesta por transistores y hasta el pasado 2.011 su tamaño era de 45 manómetros, pero en la actualidad se ha conseguido reducir su tamaño únicamente a 32 nm. y ya se esta investigando en la próxima generación que medirá 22 nm… Este dato es fundamental para que en el mismo tamaño de un microprocesador quepan una mayor cantidad de transistores, lo que lleva ineludiblemente a que contengan mas núcleos (en la actualidad hasta 8 núcleos) y puedan desarrollar mayor numero de tareas al mismo tiempo con el aumento de rendimiento asociado a ello.
El aumento de núcleos también ha permitido a ambas marcas a poder dedicar una parte de su estructura a gestionar una tarjeta gráfica integrada en el procesador. El  inconveniente mayor es el precio, ya  que al ser la ultima tecnología puede costar aptoximadamente 500 € para la gama media y mas de 750 € para los mas potentes.

Circuito integrado


Circuitos integrados de memoria con una ventana de cristal de cuarzo que posibilita su borrado mediante radiación ultravioleta.
Un circuito integrado (CI), también conocido como chip o microchip, es una pastilla pequeña de material semiconductor, de algunos milímetros cuadrados de área, sobre la que se fabrican circuitos electrónicos generalmente mediante fotolitografía y que está protegida dentro de un encapsulado de plástico o cerámica. El encapsulado posee conductores metálicos apropiados para hacer conexión entre la pastilla y un circuito impreso.

Historia


Geoffrey Dummer en los años 1950.
En abril de 1949, el ingeniero alemán Werner Jacobi1 (Siemens AG) completa la primera solicitud de patente para circuitos integrados con dispositivos amplificadores de semiconductores. Jacobi realizó una típica aplicación industrial para su patente, la cual no fue registrada.
Más tarde, la integración de circuitos fue conceptualizada por el científico de radares Geoffrey Dummer (1909-2002), que estaba trabajando para la Royal Radar Establishment del Ministerio de Defensa Británico, a finales de la década de 1940 y principios de la década de 1950.
El primer circuito integrado fue desarrollado en 1959 por el ingeniero Jack S. Kilby1 (1923-2005) pocos meses después de haber sido contratado por la firma Texas Instruments. Se trataba de un dispositivo de germanio que integraba seis transistores en una misma base semiconductora para formar un oscilador de rotación de fase.
En el año 2000 Kilby fue galardonado con el Premio Nobel de Física por la enorme contribución de su invento al desarrollo de la tecnología.2
Al mismo tiempo que Jack Kilby, pero de forma independiente, Robert Noyce desarrolló su propio circuito integrado, que patentó unos seis meses después. Además resolvió algunos problemas prácticos que poseía el circuito de Kilby, como el de la interconexión de todos los componentes; al simplificar la esctructura del chip mediante la adición del metal en una capa final y la eliminación de algunas de las conexiones, el circuito integrado se hizo más adecuado para la producción en masa. Además de ser uno de los pioneros del circuito integrado, Robert Noyce también fue uno de los co-fundadores de Intel, uno de los mayores fabricantes de circuitos integrados del mundo.3
Los circuitos integrados se encuentran en todos los aparatos electrónicos modernos, como relojes de pulsera, automóviles, televisores, reproductores de CD, reproductores de MP3, teléfonos móviles, computadoras, equipos médicos, etc.
El desarrollo de los circuitos integrados fue posible gracias a descubrimientos experimentales que demostraron que los semiconductores pueden realizar algunas de las funciones de las válvulas de vacío.
La integración de grandes cantidades de diminutos transistores en pequeños chips fue un enorme avance sobre el ensamblaje manual de los tubos de vacío (válvulas) y en la fabricación de circuitos electrónicos utilizando componentes discretos.
La capacidad de producción masiva de circuitos integrados, su confiabilidad y la facilidad de agregarles complejidad, llevó a su estandarización, reemplazando diseños que utilizaban transistores discretos, y que pronto dejaron obsoletas a las válvulas o tubos de vacío.
Son tres las ventajas más importantes que tienen los circuitos integrados sobre los circuitos electrónicos construidos con componentes discretos: su menor costo; su mayor eficiencia energética y su reducido tamaño. El bajo costo es debido a que los CI son fabricados siendo impresos como una sola pieza por fotolitografía a partir de una oblea, generalmente de silicio, permitiendo la producción en cadena de grandes cantidades, con una muy baja tasa de defectos. La elevada eficiencia se debe a que, dada la miniaturización de todos sus componentes, el consumo de energía es considerablemente menor, a iguales condiciones de funcionamiento que un homólogo fabricado con componentes discretos. Finalmente, el más notable atributo, es su reducido tamaño en relación a los circuitos discretos; para ilustrar esto: un circuito integrado puede contener desde miles hasta varios millones de transistores en unos pocos milímetros cuadrados.

Avances en los circuitos integrados

Los avances que hicieron posible el circuito integrado han sido, fundamentalmente, los desarrollos en la fabricación de dispositivos semiconductores a mediados del siglo XX y los descubrimientos experimentales que mostraron que estos dispositivos podían reemplazar las funciones de las válvulas o tubos de vacío, que se volvieron rápidamente obsoletos al no poder competir con el pequeño tamaño, el consumo de energía moderado, los tiempos de conmutación mínimos, la confiabilidad, la capacidad de producción en masa y la versatilidad de los CI.4
Entre los circuitos integrados más complejos y avanzados se encuentran los microprocesadores, que controlan numerosos aparatos, desde teléfonos móviles y hornos de microondas hasta computadoras . Los chips de memorias digitales son otra familia de circuitos integrados, de importancia crucial para la moderna sociedad de la información. Mientras que el costo de diseñar y desarrollar un circuito integrado complejo es bastante alto, cuando se reparte entre millones de unidades de producción, el costo individual de los CIs por lo general se reduce al mínimo. La eficiencia de los CI es alta debido a que el pequeño tamaño de los chips permite cortas conexiones que posibilitan la utilización de lógica de bajo consumo (como es el caso de CMOS), y con altas velocidades de conmutación.
A medida que transcurren los años, los circuitos integrados van evolucionando: se fabrican en tamaños cada vez más pequeños, con mejores características y prestaciones, mejoran su eficiencia y su eficacia, y se permite así que mayor cantidad de elementos sean empaquetados (integrados) en un mismo chip (véase la ley de Moore). Al tiempo que el tamaño se reduce, otras cualidades también mejoran (el costo y el consumo de energía disminuyen, y a la vez que aumenta el rendimiento). Aunque estas ganancias son aparentemente para el usuario final, existe una feroz competencia entre los fabricantes para utilizar geometrías cada vez más delgadas. Este proceso, y lo esperado para los próximos años, está muy bien descrito por la International Technology Roadmap for Semiconductors. 5

Popularidad

Sólo ha trascurrido medio siglo desde que se inició su desarrollo y los circuitos integrados se han vuelto casi omnipresentes. Computadoras, teléfonos móviles y otras aplicaciones digitales son ahora partes de las sociedades modernas. La informática, las comunicaciones, la manufactura y los sistemas de transporte, incluyendo Internet, todos dependen de la existencia de los circuitos integrados. De hecho, muchos estudiosos piensan que la revolución digital causada por los circuitos integrados es uno de los sucesos más significativos de la historia de la humanidad.6

Tipos

Existen al menos tres tipos de circuitos integrados:
  • Circuitos monolíticos: Están fabricados en un solo monocristal, habitualmente de silicio, pero también existen en germanio, arseniuro de galio, silicio-germanio, etc.
  • Circuitos híbridos de capa fina: Son muy similares a los circuitos monolíticos, pero, además, contienen componentes difíciles de fabricar con tecnología monolítica. Muchos conversores A/D y conversores D/A se fabricaron en tecnología híbrida hasta que los progresos en la tecnología permitieron fabricar resistores precisos.
  • Circuitos híbridos de capa gruesa: Se apartan bastante de los circuitos monolíticos. De hecho suelen contener circuitos monolíticos sin cápsula, transistores, diodos, etc, sobre un sustrato dieléctrico, interconectados con pistas conductoras. Los resistores se depositan por serigrafía y se ajustan haciéndoles cortes con láser. Todo ello se encapsula, en cápsulas plásticas o metálicas, dependiendo de la disipación de energía calórica requerida. En muchos casos, la cápsula no está "moldeada", sino que simplemente se cubre el circuito con una resina epoxi para protegerlo. En el mercado se encuentran circuitos híbridos para aplicaciones en módulos de radio frecuencia (RF), fuentes de alimentación, circuitos de encendido para automóvil, etc.

Clasificación

Atendiendo al nivel de integración -número de componentes- los circuitos integrados se pueden clasificar en:
  • SSI (Small Scale Integration) pequeño nivel: de 10 a 100 transistores
  • MSI (Medium Scale Integration) medio: 101 a 1.000 transistores
  • LSI (Large Scale Integration) grande: 1.001 a 10.000 transistores
  • VLSI (Very Large Scale Integration) muy grande: 10.001 a 100.000 transistores
  • ULSI (Ultra Large Scale Integration) ultra grande: 100.001 a 1.000.000 transistores
  • GLSI (Giga Large Scale Integration) giga grande: más de un millón de transistores
En cuanto a las funciones integradas, los circuitos se clasifican en dos grandes grupos:
Circuitos integrados analógicos.
Pueden constar desde simples transistores encapsulados juntos, sin unión entre ellos, hasta circuitos completos y funcionales, como amplificadores, osciladores o incluso receptores de radio completos.
Circuitos integrados digitales.
Pueden ser desde básicas puertas lógicas (AND, OR, NOT) hasta los más complicados microprocesadores o microcontroladores.
Algunos son diseñados y fabricados para cumplir una función específica dentro de un sistema mayor y más complejo.
En general, la fabricación de los CI es compleja ya que tienen una alta integración de componentes en un espacio muy reducido, de forma que llegan a ser microscópicos. Sin embargo, permiten grandes simplificaciones con respecto a los antiguos circuitos, además de un montaje más eficaz y rápido.

Limitaciones de los circuitos integrados

Existen ciertos límites físicos y económicos al desarrollo de los circuitos integrados. Básicamente, son barreras que se van alejando al mejorar la tecnología, pero no desaparecen. Las principales son:

Disipación de potencia

Los circuitos eléctricos disipan potencia. Cuando el número de componentes integrados en un volumen dado crece, las exigencias en cuanto a disipación de esta potencia, también crecen, calentando el sustrato y degradando el comportamiento del dispositivo. Además, en muchos casos es un sistema de realimentación positiva, de modo que cuanto mayor sea la temperatura, más corriente conducen, fenómeno que se suele llamar "embalamiento térmico" y, que si no se evita, llega a destruir el dispositivo. Los amplificadores de audio y los reguladores de tensión son proclives a este fenómeno, por lo que suelen incorporar protecciones térmicas.
Los circuitos de potencia, evidentemente, son los que más energía deben disipar. Para ello su cápsula contiene partes metálicas, en contacto con la parte inferior del chip, que sirven de conducto térmico para transferir el calor del chip al disipador o al ambiente. La reducción de resistividad térmica de este conducto, así como de las nuevas cápsulas de compuestos de silicona, permiten mayores disipaciones con cápsulas más pequeñas.
Los circuitos digitales resuelven el problema reduciendo la tensión de alimentación y utilizando tecnologías de bajo consumo, como CMOS. Aun así en los circuitos con más densidad de integración y elevadas velocidades, la disipación es uno de los mayores problemas, llegándose a utilizar experimentalmente ciertos tipos de criostatos. Precisamente la alta resistividad térmica del arseniuro de galio es su talón de Aquiles para realizar circuitos digitales con él.

Capacidades y autoinducciones parásitas

Este efecto se refiere principalmente a las conexiones eléctricas entre el chip, la cápsula y el circuito donde va montada, limitando su frecuencia de funcionamiento. Con pastillas más pequeñas se reduce la capacidad y la autoinducción de ellas. En los circuitos digitales excitadores de buses, generadores de reloj, etc, es importante mantener la impedancia de las líneas y, todavía más, en los circuitos de radio y de microondas.

Límites en los componentes

Los componentes disponibles para integrar tienen ciertas limitaciones, que difieren de sus contrapartidas discretas.
  • Resistores. Son indeseables por necesitar una gran cantidad de superficie. Por ello sólo se usan valores reducidos y en tecnologías MOS se eliminan casi totalmente.
  • Condensadores. Sólo son posibles valores muy reducidos y a costa de mucha superficie. Como ejemplo, en el amplificador operacional μA741, el condensador de estabilización viene a ocupar un cuarto del chip.
  • Inductores. Se usan comúnmente en circuitos de radiofrecuencia, siendo híbridos muchas veces. En general no se integran.

Densidad de integración

Durante el proceso de fabricación de los circuitos integrados se van acumulando los defectos, de modo que cierto número de componentes del circuito final no funcionan correctamente. Cuando el chip integra un número mayor de componentes, estos componentes defectuosos disminuyen la proporción de chips funcionales. Es por ello que en circuitos de memorias, por ejemplo, donde existen millones de transistores, se fabrican más de los necesarios, de manera que se puede variar la interconexión final para obtener la organización especificada.
